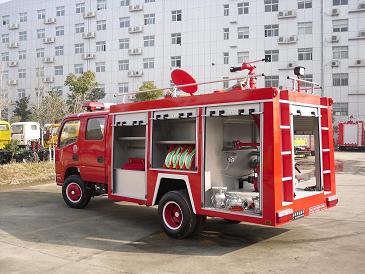

東風2噸水罐消防車技術規格書，JDF5050GXFSG10

一、底盤

1.廠家：東風汽車車股份有限公司

2.型號：EQ1050NJ20D3二類底盤

3.驅動型式：4×2

4.軸距：3300 mm

5.發動機型號：CY4102朝陽柴油發動機

6.發動機生產廠家：東風朝陽柴油發動機股份有限公司

7.功率：70KW

8.滿載總質量：5495kg

9.額定載質量：2000kg

10.整備質量：3870kg

11.最高車速：≥80km/h

12.外型尺寸：長×寬×高= 6260×1900×2750（mm）

二、駕駛室

1.結構型式：平頭全金屬

2.布局：全鋼框架焊接結構，乘員室前部與駕駛室連通，雙排四開門。

3.準乘人數：2+4人

4.設備：除原車設備外，加裝有100W警報器，回轉警燈開關、箱門器材箱內外照明燈的開關及指示燈、通訊設備預備接口。

三、上裝

（一）液罐

1.容量：2000kg

2.材質：采用優質碳鋼材料（含罐體連接管道及內防浪板），經高科技防腐處理，經久耐用。

3.結構：焊接式，內設縱，橫防蕩板。

4.設備：※  1個入口孔（450mm），帶快速鎖緊及開啟裝置

1個溢流閥裝置

（二）器材廂、泵房及器材布置

1.材質：骨架、蒙皮為優質Q235A鋼材；內隔板、底板為高強度鋁合金和新型隔熱防火板。

2.結構：整體式框架焊接結構，確保強度和剛度。器材箱內骨架可按需要采用鋁合金型材內藏式塔接技術，提高空間利用率和可變性。

3.開門：泵房左右兩側、器材箱左右側均有高強度鋁合金卷簾門，防滑翻踏板。

4.按戰斗編程和戰斗展開設計器材集成；

5.按人體工程學原理設計各種器材托架；

6.按使用邏輯關系和使用頻率放置器材；

7.使用鋁合金型材搭接技術分隔器材箱，按照器材種類及空間位置對應配備鋁合金抽屜、水平旋轉托板、翻轉器材豎托架、使各種器材放置合理，空間利用率＞80%；

8.使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材；

（三）車頂

采用2.5花紋板鋪設（限車廂頂部）

四、消防泵及管路總成

1.消防泵：BS20型車用消防泵

2.流量：20L/S

3.壓力:1.0 Mpa

4.安裝形式:后置式

5.引水時間:  ≤35s （吸深7m時）

五、消防炮

1.型號：SP20型水炮

2.工作壓力: 1.0MPa

3.射程：≥48m

4.回轉角：360°仰角：70°俯角：15-17°

六、電器系統

1．駕駛室頂部前端為長排警燈，車后頂部裝紅色圓警燈（位于后控制頂端）。

2．車頂前后配有24V、60W火場照明燈各一只。

3．車輛兩側上方各配有紅藍相配的爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房?jī)?nèi)均裝有照明燈，并符合GB4785規定。

4.電器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。

七、整車油漆

采用進口顏料配制的R3消防紅優質面漆；

車頂、翼子板、輪輞外圈、前保險杠為白色外，其余部分為紅色。

八、總體技術要求

有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；

車性能符合GB7956《消防車消防性能要求及試驗方法》的規定及相關產品性能要求；

所有鉚接間距均勻、適中；

車頂設有防護欄桿、防滑花紋板；

車輛設有上下扶梯；

整車焊接牢固、焊后打磨光整。

九、隨車文件資料

底盤使用說明書（1份）

底盤維修手冊（1份）

底盤質量保修卡（1份）

底盤合格證（1份）
